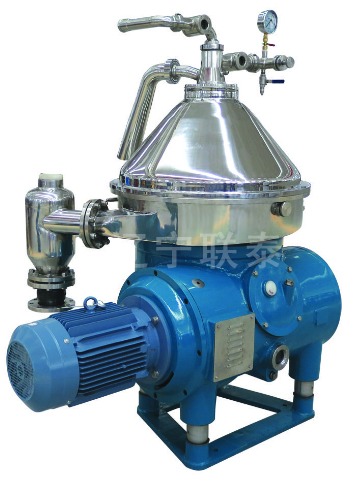

当前页面： 首页 > 产品中心 > 碟式分离机碟式分离机
工作原理
电机通过螺旋齿轮副驱动转鼓绕主轴轴线做高速旋转，在转鼓内形成强大的离心力场。物料由上部中心进料管流入转鼓底部，通过碟片分流孔趋向转鼓壁空间。在离心力作用下，轻液沿锥形碟片外锥面向轴心流动至上部由轻液口排出。重液沿碟片内锥面趋向转鼓壁流动至上部的重液口排出。比液相重的固相物沉积向转鼓内壁形成沉渣，由排渣装置自动排出机外或停机后由人工清除。
主要用途
用于液液两相密度差很小的乳浊液分离。广泛的应用于乳品、乳胶、淀粉、化工能源、生物柴油、矿物油类、动植物油脂、动植物蛋白等行业。
主要特点
♦ 立式结构，占地面积小。
♦ 螺旋齿轮增速传动装置，稳定可靠。
♦ 挠性支撑，转鼓自动对中，运行稳定。
♦ 内外表面镜面抛光处理，表面粗糙度可达到Ra0.2-0.4um，符合GMP规范。
配置选择
♦ 启动方式：变频控制、摩擦式
♦ 电机驱动：普通电机、防爆电机、变频电机
♦ 排渣方式：活塞式、喷嘴式、人工
♦ 表面处理：镜面抛光、拉丝、亚光
♦ 安全控制：变频控制、氮气保护、振动保护、速度监测、过载保护、机电联锁
材料选择：
♦ 不锈钢304、321、316、316L
♦ 机身铸铁、包衬不锈钢、不锈钢
工作过程图
技术参数
|
项目 |
DRF170 |
DRF230 |
DRF/DHF270 |
DRF/DHF385 |
DRF/DHF430 |
DRF/DHF470 |
DRF/DHF550 |
|
转鼓内径(mm) |
170 |
230 |
270 |
385 |
430 |
470 |
550 |
|
通水能力(t/h) |
0.2 |
1.5 |
2 |
4 |
5 |
10 |
15 |
|
转鼓转速(r/min) |
7500 |
6930 |
7200 |
6000 |
6000 |
5600 |
5500 |
|
最大分离因数 |
5345 |
6173 |
7823 |
7745 |
8650 |
8230 |
9300 |
|
电机功率(kW) |
1.1 |
2.2 |
4 |
7.5 |
11 |
18.5 |
22 |
|
外形尺寸(mm) |
500*250*680 |
850*625*985 |
865*750*1100 |
1152*1125*1352 |
1500*1150*1500 |
1350*1100*1600 |
1850*1550*2050 |
|
机器重量(kg) |
70 |
250 |
500 |
1000 |
1300 |
1500 |
2200 |
说明：R-人工卸料 H-活塞排渣 F-分离型
